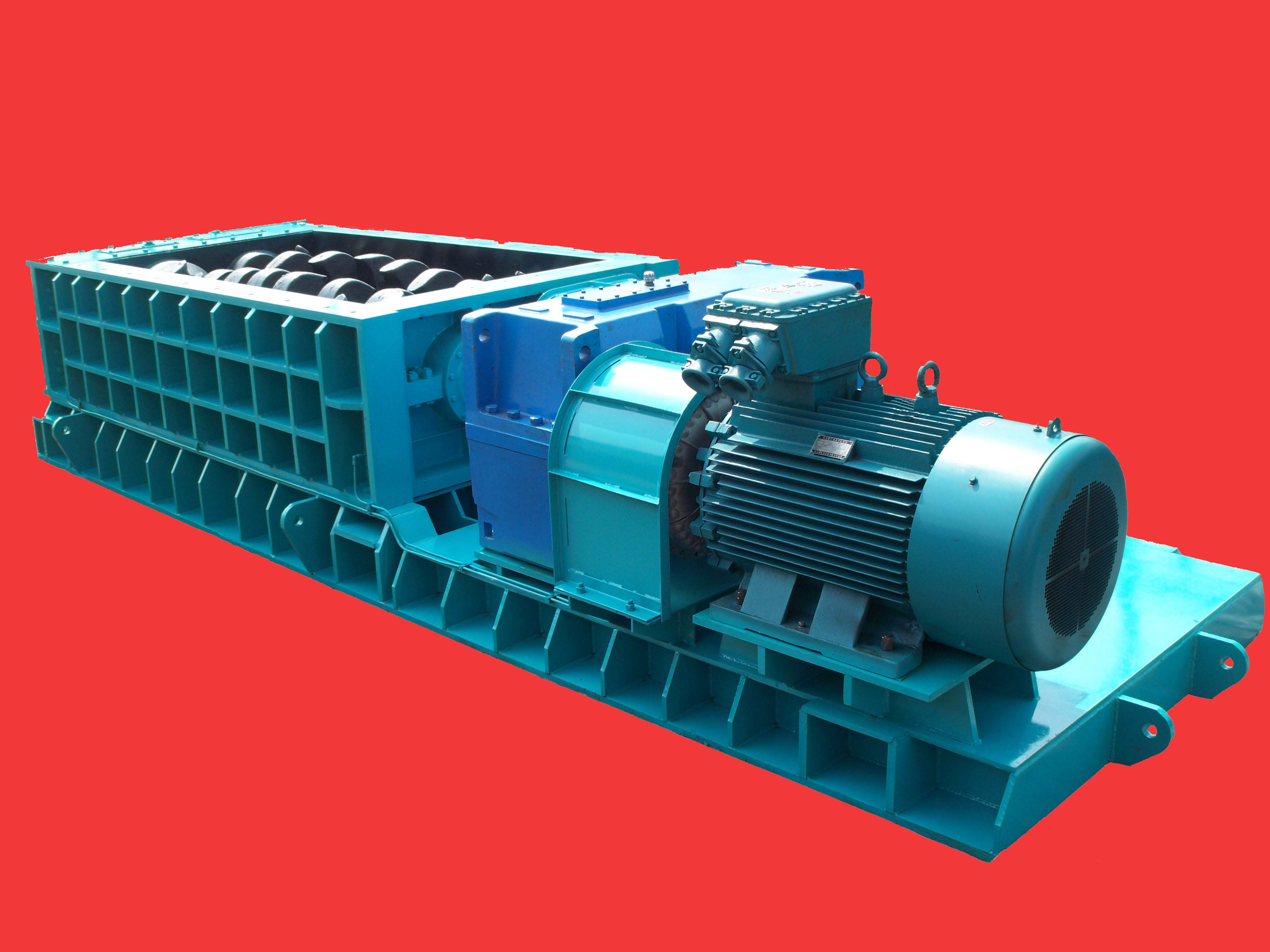

FP系列强力分级破碎机
FP强力分级破碎机参数：
产品说明：
FP系列强力分级破碎机是一种全新概念的破碎机，它完全不同于传统破碎机靠挤压和撞击来破碎物料，而是利用剪切和拉伸的共同作用来实现物料的破碎。
本系列强力分级破碎机具有破碎强度高，处理能力大的特点。由于其齿形特殊且转速低，物料的过粉碎和超粒度均较少。主要适用于煤矿、电力、矿山、冶金等行业脆性块状物料的粗、中级粒度破碎。本系列设备带有多种自动保护装置，且自动定期供油润滑，可以方便地纳入全厂设备的自动化集中控制。
品种规格主要有两大系列：
一、 齿套式：
FP50系列
FP5008、FP5012、FP5016、FP5020
FP63系列
FP6315、FP6320、FP6324、FP6330
FP75系列
FP7515、FP7520、FP7530
FP100以上系列
FP10015、FP10020、FP11515、FP11520等
二、 齿板式：
FP50系列
FP50AS、FP50AM、FP50AL
FP63系列
FP63AS、FP63AM、FP63AL
FP80系列
FP80AS、FP80AM、FP80AL
FP100系列
FP100AS、FP100AM
FP50A双排齿板式分级破碎机技术参数
机型
项目
2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF50200
FP50AL
齿辊中心距（mm）
500
入料口尺寸
长×宽（mm）
670×1130
1340×1130
2010×1130
破碎强度（MPa）
≤160
入料粒度（mm）
≤200（少量300）
排料粒度（mm）
≤30
处理量（t/h）
50—70
80—100
120—150
电机功率（KW）
55
110
160
电机电压（V）
380/660
外型尺寸
（长×宽×高）
3289×1680×1060
4340×1680×1060
5310×1680×1060
设备重量（Kg）
9650
12390
17800
FP50A双排齿板式侧挂型分级破碎机参数
机型
项目
2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF5020
FP50AL
齿辊中心距（mm）
500
入料口尺寸长×宽（mm）
670×1130
1340×1130
2010×1130
破碎强度（MPa）
≤160
入料粒度（mm）
≤150（允许少量到200）
排料粒度（mm）
≤40—50
处理量（t/h）
80—110
110—220
220—300
电机功率（KW）
45—55
75—110
110—160
电机电压（V）
380/660
外型尺寸
（长×宽×高）
2268×2832×1060
3100×3289×1060
5316×1680×1060
设备重量（Kg）
8600
11050
16200
FP50A单排齿板式直联分级破碎机参数
机型
项目
2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF50200
FP50AL
齿辊中心距（mm）
500
入料口尺寸长×宽（mm）
670×1130
1340×1130
2010×1130
破碎强度（MPa）
≤160
入料粒度（mm）
≤300（允许少量到400）
排料粒度（mm）
≤50—80
处理量（t/h）
100—180
180—320
260—500
电机功率（KW）
45—55
75—110
110—160
电机电压（V）
380/660
外型尺寸
（长×宽×高）
3289×1680×1060
4340×1680×1060
5316×1680×1060
设备重量（Kg）
9100
11300
16500
FP50齿套式侧挂型强力分级破碎机
型 号
FP5008
FP5012
FP5016
FP5020
A
B
A
B
C
A
B
C
A
B
C
双辊中心距（mm）
500
入料品尺寸长×宽（mm）
800×1130
1200×1130
1600×1130
2000×1130
破碎辊强度（Mpa）
≤160
入料粒度（mm）
≤300（允许少量到500）
排料粒度（mm）
80
120
80
120
150
80
120
150
80
120
150
处理量（t/h）
70～100
120～150
100～180
130～210
220～280
150～240
220～280
300～420
200～360
300～400
450～620
电机功率（KW）
45—55
75—90
90—110
110—160
电机电压（V）
380/660
重量（t）
9．3
11．8
12．8
13．6
外形尺寸
长×宽×高（mm）
2110×2300×1060
2560×2565×1060
3040×2615×1060
3380×2760×1060
FP63A单排齿板式分级破碎机技术参数
机型
项目
2PLF70150
FP63AS
2PLF70200
FP63AM
2PLF70300
FP63AL
齿辊中心距（mm）
625
入料口尺寸长×宽（mm）
1615×1380
2095×1380
3055×1380
破碎强度（MPa）
≤160
入料粒度（mm）
≤300
排料粒度（mm）
≤50—80
处理量t/h
250—400
400—800
800—1200
电机功率（KW）
2×（75—90）
2×（110—160）
2×（160—220）
电机电压（V）
380/660
外型尺寸
长×宽×高（mm）
4604×2345×1220
5349×2345×1220
6309×2345×1220
设备重量（Kg）
22000
24600
29800
FP63A双排齿板式分级破碎机技术参数
机型
项目
2PLF70150
FP63AS
2PLF70200
FP63AM
2PLF70300
FP63AL
齿辊中心距（mm）
625
入料口尺寸长×宽（mm）
1615×1380
2095×1380
3055×1380
破碎强度（MPa）
≤160
入料粒度（mm）
≤200（少量300）
排料粒度（mm）
≤30
处理量（t/h）
160～220
250～400
450～600
电机功率（KW）
2×90
2×132
2×200
电机电压（V）
380/660
外型尺寸
（长×宽×高mm）
4604×2345×1220
5349×2345×1220
6309×2345×1220
设备重量（Kg）
23200
25000
31300
FP63齿套式分级破碎机参数
机型
项目
2PLF70150
FP63150
2PLF70200
FP63200
2PLF70240
FP63240
2PLF70300
FP63300
齿辊中心距（mm）
625mm 主轴转速；50/min
入料口尺寸长×宽（mm）
1540×1550
2170×1550
2450×1550
3050×1550
破碎强度MPa
≤160
入料粒度（mm）
≤300—800
排料粒度（mm）
≤200—300
处理量（t/h）
400—650
600—1050
850—1350
1200—2050
电机功率（KW）
132—160
160—200
200—220
250—280
电机电压（V）
380/660
6000
外型尺寸
（长×宽×高）
5584×2080×1250
5857×2080×1250
6282×2080×1250
7125×2080×1250
设备重量（Kg）
17250
25600
27100
30600
FP75系列齿套式分级破碎机技术参数
机型
项目
2PLF90150
FP75150
2PLF90200
FP75200
2PLF90300
FP75300
齿辊中心距（mm）
750
入料口尺寸长×宽（mm）
1520×1790
2170×1790
3055×1790
破碎强度（MPa）
≤200
入料粒度（mm）
≤600（允许少量800）
排料粒度（mm）
≤200-300
处理量t/h
500—700
700—1200
1200—2500
电机功率（KW）
160-200
200-250
250-315
电机电压（V）
380/660
外型尺寸
长×宽×高（mm）
5580×2630×1650
6620×2630×1690
7390×2630×2010
设备重量（Kg）
38000
53000
75000
FP100齿套式分级破碎机技术参数
机型
项目
2PLF100150
FP10015
2PLF100200
FP10020
2PLF100300
FP10030
齿辊中心距（mm）
1000
入料口尺寸长×宽（MM）
1540×2360
2170×2360
3055×2360
破碎强度（MPa）
≤160
入料粒度（mm）
≤800（允许少量到1200）
排料粒度（mm）
≤300
处理量（t/h）
800～1000
1200～2000
2000～3000
电机功率（KW）
280～315
315～355
355～560
电机电压（V）
6000
FP115齿套式分级破碎机技术参数
注:本表中尺寸为参考数，详以本厂出具基础图为准。如有改动。不另行通知。
机型
项目
2PLF100150
FP11515
2PLF100200
FP11520
2PLF100300
FP11530
齿辊中心距（mm）
1150
入料口尺寸长×宽（mm）
1540×2660
2170×2660
3055×2660
破碎强度（MPa）
≤160
入料粒度（mm）
≤1000（允许少量到1500）
排料粒度（mm）
≤300
处理量（t/h）
1000～1800
2000～2800
3000～4000
电机功率（KW）
315～355
355～450
450～630
电机电压（V）
6000
